一、接觸角測量儀原理介紹：
接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角，符號：θ，接觸角測量儀是材料表面性能檢測接觸角度的主要儀器。
接觸角測量儀是采用光學成像的原理，設備采用圖像視頻輪廓分析方式測量樣品表面接觸角、潤濕性能、表界面張力、前進后退角、表面能等性能可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。
品牌：科眾精密
貨期：現貨供應，全國銷售
型號：KZS-20自動款接觸角
產地：廣東東莞
二、接觸角測量儀應用行業介紹：
半導體晶圓行業：測量光刻膠與晶圓表面潤濕、測量晶圓金手指等表面親疏水性；
玻璃產品：測量玻璃清洗后的親疏水性，測量鍍膜后玻璃表面的疏水疏油性能，測量貼合前的潔凈度；
油墨、印刷：測量油墨表面張力、界面張力，測量油墨與基材的潤濕性；
新能源制造：分析電解液與石墨的潤濕性，測量鋁箔親水性，測量包裝膜表面的親水性，測量極耳的親水性；
金屬產品：測量表面處理后的接觸角，測量焊接前的表面能，測量合成金屬的表面親疏水性；
材料行業：改變原樣品表面圍觀結構、添加各種形式的表面改性圖層或材料，改性后需要用到接觸角來測量；
粉末材料：測量粉末材料表面親疏水性能，評估粉體材料潤濕性，極耳非極性的分布；
石油、化工：分析油水界面張力，油水在巖心表面的親疏水性；
光伏產品：測量光纖、晶體、有機硅材料等潤濕性，檢測通訊基站部件戶外防水性能；
生物醫療：測量醫療試管、試紙、器械等的潤濕性，測量血清與實驗室管的潤濕性，測量凝膠與角膜的潤濕性。
三、水滴角/接觸角測量儀技術參數：
|
|
技術參數 |
KZS-21 |
|
圖片 |
|
|
|
硬件外觀 |
接觸角平臺長 |
180mm |
|
接觸角平臺寬 |
200mm |
|
|
擴展升級 |
整體擴展升級 |
|
|
接觸角設備尺寸 |
700x180x700mm（長寬高） |
|
|
重量 |
約25KG |
|
|
樣品臺 |
樣品平臺放置方式 |
水平放置 |
|
樣品平臺工作方式 |
三維移動樣品平臺 |
|
|
樣品承重 |
0.1-10公斤 |
|
|
儀器平臺擴展 |
可添加手動，自動傾斜平臺，全自動旋轉平臺，溫控平臺，旋轉平臺，真空吸附平臺 |
|
|
滴液調節范圍 |
X軸手動行程80mm，精度0.1mm |
|
|
測試范圍 |
0-180° |
|
|
測量精度 |
高達0.01° |
|
|
測量面 |
平面，斜面，曲面，凹凸面 |
|
|
樣品平臺旋轉 |
可選配手動，自動旋轉平臺 |
|
|
儀器水平控制 |
角位臺可調，鏡頭可調，樣品平臺可調 |
|
|
滴液 |
滴液系統 |
軟件控制自動滴液，精度0.1微升，自動接液測試 |
|
注射器 |
高精密石英注射器，容量500ul |
|
|
針頭直徑 |
0.51mm，1.6mm表面張力測試 |
|
|
滴液移動范圍 |
X軸手動調節80mm，精度0.01mm |
|
|
滴液系統 |
軟件控制自動滴液泵 |
|
|
滴液模組 |
金屬絲桿滑臺模組 |
|
|
鏡頭 |
光源系統 |
單波冷光源帶聚光環保護罩，壽命60000小時以上 |
|
光源調節 |
軟硬共控 |
|
|
鏡頭可移動范圍 |
滑臺可調100mm |
|
|
鏡頭 |
遠心變倍變焦定制鏡頭 |
|
|
鏡頭傾斜度 |
±10°，精度0.5° |
|
|
相機幀率/像素 |
300fps（可選配更高幀率）/300萬像索 |
|
|
電源 |
電源 |
電壓220V，功率60W，頻率60HZ |
|
漏電裝置 |
帶漏電裝置保護 |
|
|
軟件部分 |
軟件算法 |
分辨率擬合法、弧面法、θ/2、切線法、量角法、寬高法、L-Y法、圓法、橢圓法、斜橢圓法 |
|
測量方式 |
全自動、半自動、手動 |
|
|
擬合方式 |
分辨率點位擬合，根據實際成像像素點完全貼合 |
|
|
圖像拍攝 |
支持多種拍攝方式，可單張、可連續拍攝，支持視頻拍攝，并一鍵測量。 |
|
|
左右接觸角區分 |
支持 |
|
|
分析方法 |
座滴法、纖維法、動態潤濕法、懸滴法、倒置懸滴法、附著滴法、插針法、3D形貌法、氣泡捕獲法 |
|
|
分析方式 |
潤濕性分析、靜態分析、實時動態分析、拍照分析、視頻分析、前進后退角分析 |
|
|
保存模式 |
Word、EXCEL、譜圖、照片、視頻 |
|
|
|
總結 |
1、KZS-20由科眾精密自主研發生產，整機在滴液性能，軟件測試方面可媲美市場上進口高端儀器，優于國內國等價格測量儀。 |

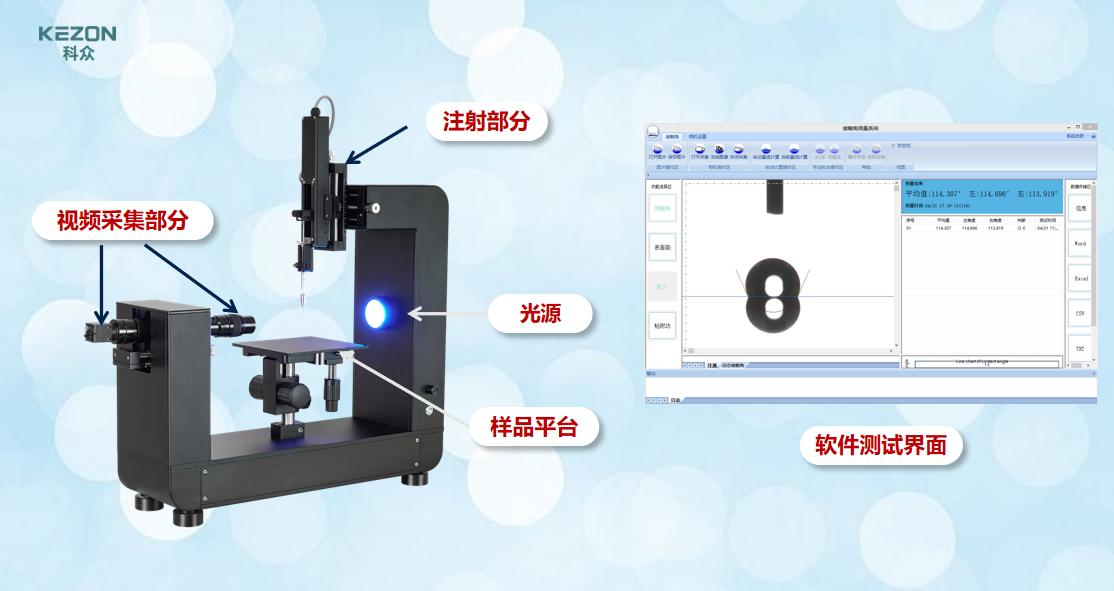

四、接觸角測量儀軟件介紹:
科眾接觸角測量儀的軟件由本公司研發，包含靜態接觸角，動態接觸角，滾動接觸角，表面能，表面張力，粘附功。測量軟件具有成像清晰度判別功能，測量接觸角時能夠自動尋找基線、自動擬合輪廓。對于材料表面特殊形狀或結構形成的彎曲基線，可使用手動模式測量通用多功能型視頻光學接觸角測量儀利用液滴形狀分析技術分析上千種材料表面潤濕性能的測量儀器。全自動傾斜臺和視頻系統由軟件控制，自動記錄傾斜過程中液滴的形狀變化，傾斜角度和位置移動，自動測 量滾動角、前進角和后退角等相關參數。

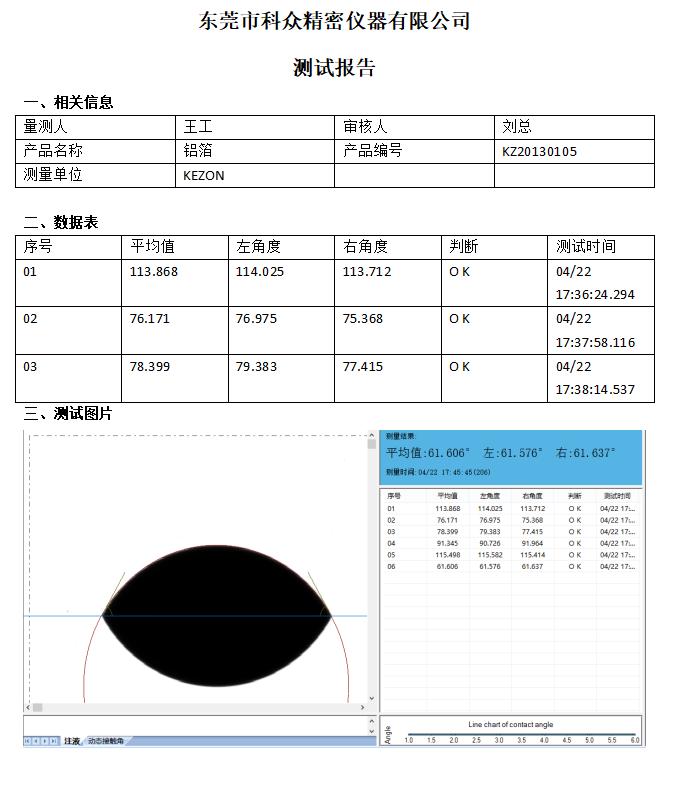

通過手動或自動滴液的方式，確保每次液滴的體積相同，高分辨率相機保證光學穩定性，由測量軟件實時分析測試結果 。座滴測試方法可批處理靜態接觸角度，創建測試數據報告并導出。
六、科眾精密儀器，接觸角測量儀配件明細：
1. CCD攝像頭 1個
2. 連續變焦變倍鐿頭 1個
3. 自動注射系統 1套
4. 移動滑臺模組 2個
5. 精密注射器 1支
6. 500ul進樣器1個
7. 專用注射針頭 10支
8. 樣品平臺 1個
9. 出廠檢驗報告1份
10. 電源線1條
11. 數據線 1條
12. U盤 1個
13. 水平氣泡儀 1個
16. 保修卡 1份
17. 合格證書1份
七、科眾精密合作客戶：

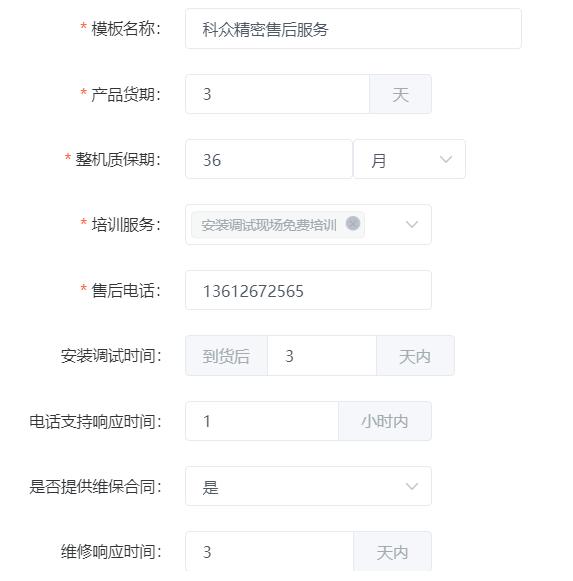

八、售后服務期限：
